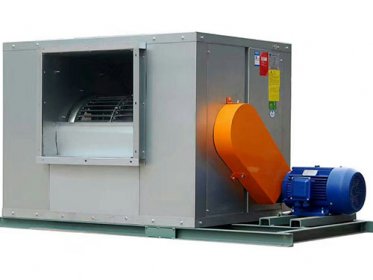

現在離心式風機的應用有很多，而且市場還在不斷擴大，下面離心風機廠家--銘卓就離心式風機葉輪的有限元建模為大家分析一下。

ANSYS軟件是融結構、流體、電場、磁場、聲場分析于一體的大型通用有限元分析軟件，被廣泛地應用于設備的靜力學分析。

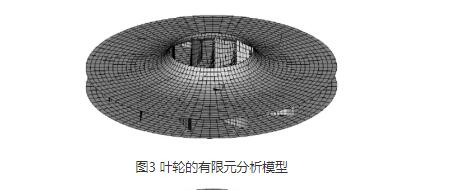

為了對離心式風機的葉輪在旋轉時的受力情況進行分析，首先利用Creo軟件建立了通風機葉輪的三維模型，將其導入到ANSYS仿真軟件中，并劃分網格單元，因為對葉輪仿真分析結果的可靠性主要取決于對葉輪劃分網格的數量和方法，根據葉輪的結構特點及對ANSYS仿真的應用經驗，在劃分網格時采用的是將自由網格劃分法和映射劃分的方法進行有機結合，在離心式風機的葉輪葉片與外沿結合的三級位置采用自由網格劃分的方法，在葉輪其他相對平整的位置采用映射劃分網格的方法，在完成全部網格后其網格總數約有5678個單元，6104個節點，其網格劃分示意圖如圖3所示。

在劃分網格后，為了對其進行仿真分析，還需要在各模型連接部分建立起數學聯系，并施加約束和載荷，對其施加約束和載荷后的受力如圖4所示。

通過上述離心式風機葉輪的有限元建模的了解，相信大家對于離心式風機已經有更加清晰的認識了，大家在進行風機的設計時可以參考一下。
